L'OPTIQUE

- LE MIROIR -

Nous avons commandé un kit miroir de 400mm.Ce kit comprend:
- Le miroir de 400m de diamètre (non....sans déconner!!) et de 42mm d'épaisseur
- Son disque outil
- Une caissette en bois vernis en ctp de 15mm de très bonne facture.
- Tous les abrasifs du carbo 36 à la poix optique, en quantité suffisante.
- Deux pierres à chanfreiner.

Le miroir et le disque outil sont parfaitement chanfreinés et les bords sont réguliers...la finition est très bonne.
L'optique sera réalisée avec la méthode de Jean TEXEREAU, un "MUST" en matière d'optique. Guillaume supervisera (et travaillera) la réalisation, puisqu'il a déjà plusieurs miroirs à son actif.

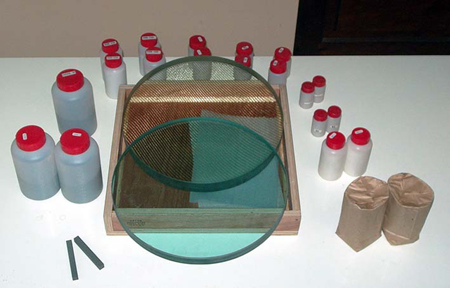

Sur la photo, le disque outil et le miroir, et autour tous les abrasifs. La poix est emballée dans des sacs marrons (en bas à droite).

L'EBAUCHAGE
Cette opération consiste à enlever le plus de matière possible au centre du miroir.
La flèche(profondeur du creux au centre) doit être atteinte en fin d'ébauchage à 1 ou 2 dixièmes près.

Voici la fine équipe qui va attaquer la fabrication....motivés..:o))

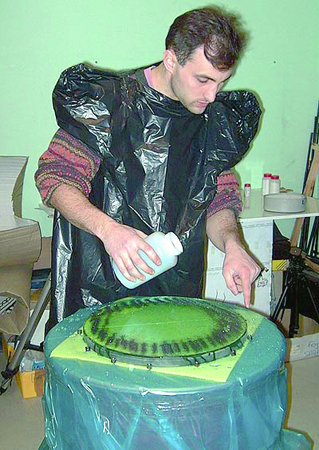

Répartition du carbo 36 sur le disque-outil par Guillaume.

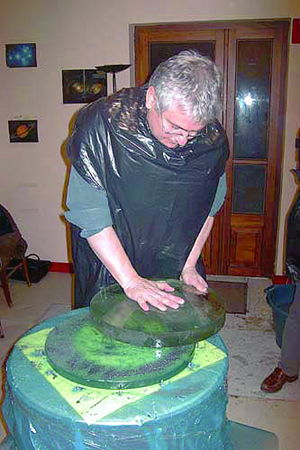

Même le président travaille. La main droite excerce une forte pression au centre.
L'opérateur tourne le miroir dans ses mains et tourne simultanément autour du poste de travail.

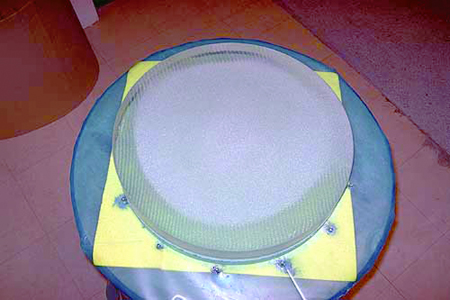

Voici l'état du miroir après 150 séchés, soit environ 15h de travail.La flèche est de 2.7mm.
On voit parfaitement la surface dépolie plus claire au centre qui s'étendra jusqu'au bord. L'usure se fait
du centre vers le bord.

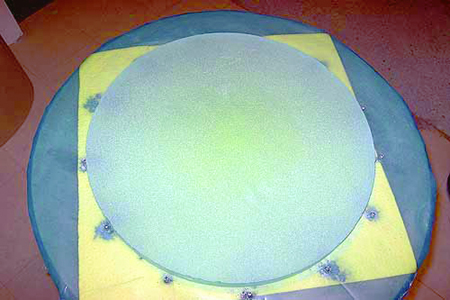

Par contre l'outil à sa surface dépolie sur le bord et l'usure se fait du bord vers le centre.

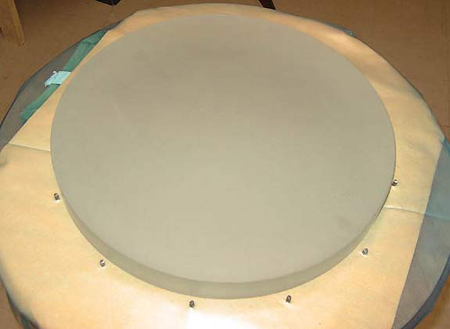

Et voici l'ébauche du miroir terminé avec sa flèche de 5.56mm.....Paré pour le doucissage!!!...:o))

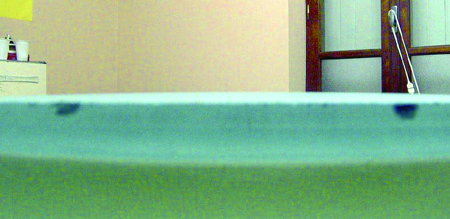

Quelque chose de très intêressant!!...on voit bien la courbure convexe du disque outil (partie bleu clair).
Le miroir a donc la forme inverse....une forme concave sphérique...magique!!

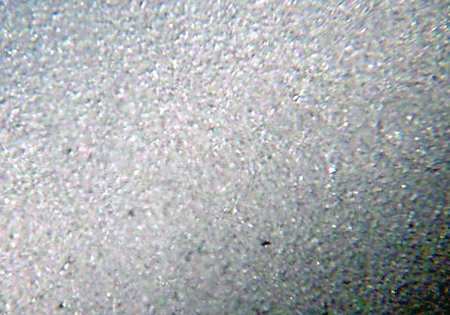

Et pour finir, voici l'état de surface grossit 8X du miroir à la fin de l'hébauchage au carbo80
